Bạn có bao giờ thắc mắc rằng Con lăn Đức Anh hay các hệ thống điện lớn được bảo vệ như thế nào trước những sự cố như quá tải hay ngắn mạch? Câu trả lời nằm ở một thiết bị vô cùng quan trọng: Máy cắt không khí. Vậy Máy cắt không khí là gì và tại sao nó lại đóng vai trò then chốt đến vậy? Hãy cùng chuyên gia của Con lăn Đức Anh khám phá chi tiết trong bài viết dưới đây!
Máy Cắt Không Khí Là Gì?
Máy cắt không khí, hay còn gọi là Air Circuit Breaker (ACB), là một thiết bị đóng cắt bảo vệ mạch điện hạ áp cực kỳ quan trọng, được thiết kế để tự động ngắt mạch điện khi xảy ra sự cố như quá tải, ngắn mạch, hoặc sụt áp. Nó sử dụng không khí làm môi trường dập hồ quang, giúp bảo vệ an toàn cho con người và toàn bộ hệ thống điện khỏi hư hỏng nghiêm trọng. ACB hoạt động hiệu quả trong các môi trường điện áp thấp và dòng điện lớn, đảm bảo tính ổn định và liên tục của nguồn điện. Khác với các loại aptomat thông thường, ACB có khả năng chịu đựng dòng ngắn mạch lớn và có thể tái sử dụng nhiều lần sau khi ngắt mạch, mang lại hiệu quả kinh tế cao và độ tin cậy vượt trội.
Đây là thành phần không thể thiếu trong các tủ điện phân phối chính của nhà máy, tòa nhà thương mại, và các cơ sở hạ tầng quan trọng, nơi yêu cầu khả năng bảo vệ cao và điều khiển linh hoạt.

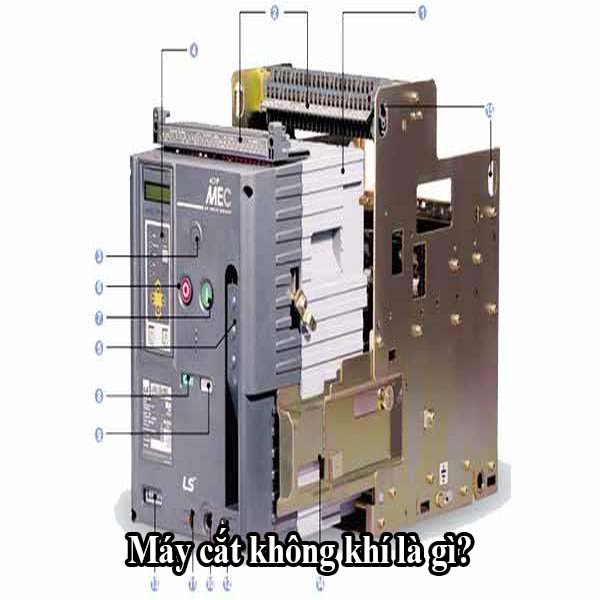

Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy Cắt Không Khí Là Gì?
Máy cắt không khí (ACB) có cấu tạo phức tạp nhưng được thiết kế tối ưu để đảm bảo hoạt động an toàn và hiệu quả, bao gồm các bộ phận chính như tiếp điểm chính, buồng dập hồ quang, cơ cấu truyền động, và cuộn dây trip (bảo vệ quá dòng, ngắn mạch, sụt áp). Nguyên lý hoạt động của ACB dựa trên việc phát hiện dòng điện lỗi và sử dụng cơ cấu cơ khí mạnh mẽ để ngắt các tiếp điểm, đồng thời dùng không khí để nhanh chóng dập tắt hồ quang phát sinh khi ngắt mạch. Khi có sự cố như quá tải hoặc ngắn mạch, các cuộn dây trip sẽ nhận tín hiệu và kích hoạt cơ cấu nhả, làm các tiếp điểm chính tách rời. Quá trình tách tiếp điểm tạo ra hồ quang điện, nhưng nhờ thiết kế đặc biệt của buồng dập hồ quang và luồng không khí mạnh được tạo ra, hồ quang sẽ bị kéo dài, làm mát và chia nhỏ thành nhiều phần, từ đó dập tắt hoàn toàn trong thời gian rất ngắn.
- Tiếp điểm chính: Là bộ phận trực tiếp dẫn dòng điện và tách rời khi có sự cố.
- Buồng dập hồ quang: Thiết kế đặc biệt với các tấm kim loại hoặc gốm sứ để chia nhỏ và dập tắt hồ quang hiệu quả.
- Cơ cấu truyền động: Gồm lò xo, chốt khóa, tay gạt để đóng/cắt mạch bằng tay hoặc tự động.
- Cuộn dây trip (Bảo vệ quá dòng, ngắn mạch, sụt áp): Các cảm biến dòng điện và điện áp giúp nhận diện sự cố để kích hoạt cơ cấu ngắt.
Ưu Điểm Nổi Bật Và Ứng Dụng Thực Tiễn Của ACB Là Gì?
Máy cắt không khí (ACB) sở hữu nhiều ưu điểm vượt trội như khả năng cắt dòng ngắn mạch lớn, độ bền cao, tính chọn lọc tốt, và khả năng điều chỉnh linh hoạt các thông số bảo vệ, giúp nó trở thành lựa chọn hàng đầu cho việc bảo vệ các hệ thống điện quan trọng. ACB được ứng dụng rộng rãi làm thiết bị bảo vệ chính tại các trạm biến áp, tủ phân phối tổng trong nhà máy công nghiệp, tòa nhà cao tầng, trung tâm dữ liệu, và các hệ thống điện có yêu cầu cao về độ tin cậy và an toàn. Sự linh hoạt trong việc cài đặt dòng định mức, thời gian trễ và các ngưỡng bảo vệ khác cho phép ACB thích nghi với nhiều loại tải và kịch bản vận hành khác nhau.
- Ưu điểm nổi bật:
- Khả năng cắt dòng ngắn mạch cực lớn, bảo vệ hiệu quả các thiết bị điện đắt tiền.
- Độ bền cơ học và điện cao, tuổi thọ sử dụng lâu dài.
- Tính chọn lọc cao, chỉ ngắt mạch khi thực sự cần thiết, hạn chế gián đoạn hoạt động.
- Dễ dàng điều chỉnh các thông số bảo vệ (dòng quá tải, thời gian trễ, dòng ngắn mạch tức thời).
- Có thể tích hợp thêm các chức năng giám sát và truyền thông.
- Ứng dụng thực tiễn:
- Trạm biến áp và nhà máy điện: Bảo vệ máy biến áp và các đường dây tải chính.
- Khu công nghiệp: Bảo vệ tủ điện tổng, các dây chuyền sản xuất lớn.
- Tòa nhà thương mại và dân cư cao tầng: Đảm bảo an toàn cho hệ thống điện toàn bộ tòa nhà.
- Trung tâm dữ liệu: Bảo vệ nguồn điện liên tục cho các máy chủ quan trọng.
- Các hệ thống điện mặt trời và năng lượng tái tạo: Bảo vệ các bộ biến tần và hệ thống phân phối điện.
