Bạn có bao giờ tự hỏi làm thế nào các kỹ sư có thể đạt được độ chính xác đến từng micromet trong sản xuất? Câu trả lời nằm ở một thiết bị đo lường tinh xảo: Panme. Vậy Panme là gì và tại sao nó lại đóng vai trò quan trọng đến vậy trong ngành công nghiệp, đặc biệt trong các lĩnh vực yêu cầu độ chính xác cao như sản xuất Con lăn Đức Anh? Hãy cùng chúng tôi khám phá công cụ tuyệt vời này!

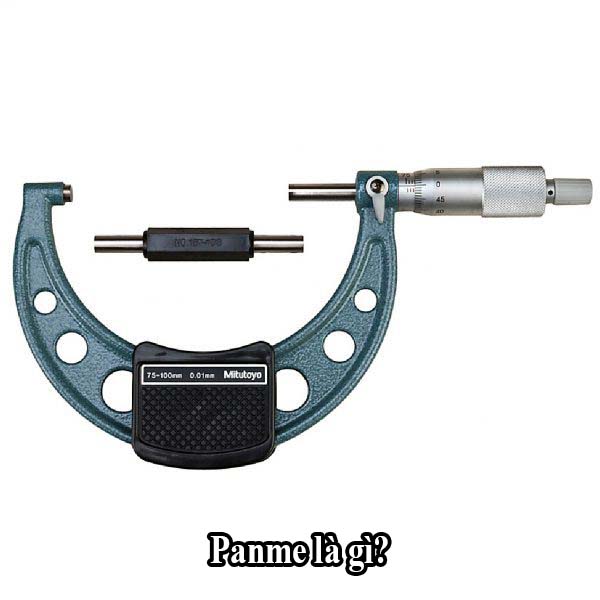

Panme Là Gì?
Panme, hay còn gọi là thước micromet, là một dụng cụ đo lường cơ khí hoặc điện tử dùng để đo chiều dài, độ dày, đường kính ngoài, đường kính trong hoặc độ sâu của các vật thể với độ chính xác cực cao, thường lên đến 0.01 mm hoặc thậm chí 0.001 mm (1 micromet). Tên gọi “micromet” cũng xuất phát từ đơn vị đo lường này, phản ánh khả năng đo lường các kích thước nhỏ bé mà các loại thước cặp thông thường khó có thể đạt được. Nó là công cụ không thể thiếu trong các ngành công nghiệp chế tạo, cơ khí chính xác, sản xuất linh kiện điện tử và nhiều lĩnh vực khác đòi hỏi sự tỉ mỉ.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Panme Như Thế Nào?
Một chiếc panme cơ bản bao gồm nhiều bộ phận cấu thành, mỗi phần đều đóng vai trò quan trọng trong việc đảm bảo độ chính xác của phép đo. Các bộ phận chính bao gồm mỏ đo cố định (anvil), mỏ đo di động (spindle), khung panme (frame), ống chuẩn (sleeve), vạch chia (thimble) và cơ cấu khóa/chốt hãm. Nguyên lý hoạt động của panme dựa trên cơ chế ren vít chính xác cao. Khi người dùng xoay núm vặn (thimble), mỏ đo di động (spindle) sẽ di chuyển tịnh tiến dọc theo trục, tạo ra khoảng cách giữa hai mỏ đo. Khoảng cách này được đọc trên thang đo chính (sleeve) và thang đo phụ (thimble), với mỗi vòng quay của núm vặn tương ứng với một khoảng cách di chuyển nhất định (ví dụ 0.5 mm hoặc 1 mm), cho phép xác định kích thước vật thể với độ phân giải cực nhỏ.
- Khung panme (Frame): Thường làm từ thép hoặc gang, có hình chữ C, giữ cố định các bộ phận khác.
- Mỏ đo cố định (Anvil): Nằm ở một đầu khung, là điểm tựa cố định cho vật cần đo.
- Mỏ đo di động (Spindle): Là trục ren có thể di chuyển ra vào, đối diện với mỏ đo cố định.
- Ống chuẩn (Sleeve): Trên thân ống chuẩn có các vạch chia chính, thường là milimet.
- Vạch chia (Thimble): Nằm bên ngoài ống chuẩn, có các vạch chia nhỏ hơn, dùng để đọc phần lẻ của phép đo.
- Cơ cấu khóa/chốt hãm (Lock nut): Dùng để cố định mỏ đo di động sau khi đã đo xong, tránh xê dịch.
- Núm vặn lực (Ratchet stop): Đảm bảo lực kẹp đồng đều cho mỗi phép đo, tránh làm hỏng vật liệu hoặc sai số do lực tay.
Các Loại Panme Phổ Biến Hiện Nay Là Gì?
Để đáp ứng nhu cầu đo lường đa dạng trong các ngành công nghiệp, panme được phát triển với nhiều loại khác nhau, mỗi loại có thiết kế và chức năng chuyên biệt. Việc lựa chọn loại panme phù hợp là rất quan trọng để đảm bảo độ chính xác và hiệu quả công việc. Dưới đây là một số loại panme phổ biến:
- Panme Đo Ngoài (Outside Micrometer): Đây là loại panme phổ biến nhất, dùng để đo đường kính ngoài hoặc độ dày của vật thể.
- Panme Đo Trong (Inside Micrometer): Được thiết kế đặc biệt để đo đường kính trong của lỗ hoặc khoảng cách giữa hai bề mặt bên trong.
- Panme Đo Sâu (Depth Micrometer): Dùng để đo chiều sâu của lỗ, rãnh hoặc các bậc.
- Panme Điện Tử (Digital Micrometer): Thay vì đọc vạch chia, panme điện tử hiển thị kết quả đo trên màn hình LCD, giúp đọc số nhanh chóng và giảm thiểu sai sót chủ quan.
- Panme Cơ Khí (Mechanical Micrometer): Là loại truyền thống, yêu cầu người dùng đọc kết quả từ thang chia trên ống chuẩn và vạch chia.
- Panme Chuyên Dụng: Ngoài ra còn có các loại panme chuyên dụng khác như panme đo ren, panme đo bánh răng, panme đo tấm mỏng, v.v., được thiết kế với mỏ đo đặc biệt cho từng ứng dụng cụ thể.
