Chào bạn, là chuyên gia SEO tại Con lăn Đức Anh, chúng tôi hiểu rằng việc nắm vững các thành phần quan trọng trong hệ thống công nghiệp là cực kỳ cần thiết. Bạn đang tìm hiểu về hệ thống điện và băn khoăn Tủ MSB là gì? Đây chính là trái tim của mọi hệ thống phân phối điện, nơi đảm bảo nguồn năng lượng được truyền tải an toàn và hiệu quả. Hãy cùng chúng tôi khám phá chi tiết về tầm quan trọng và cấu tạo của loại tủ điện không thể thiếu này!

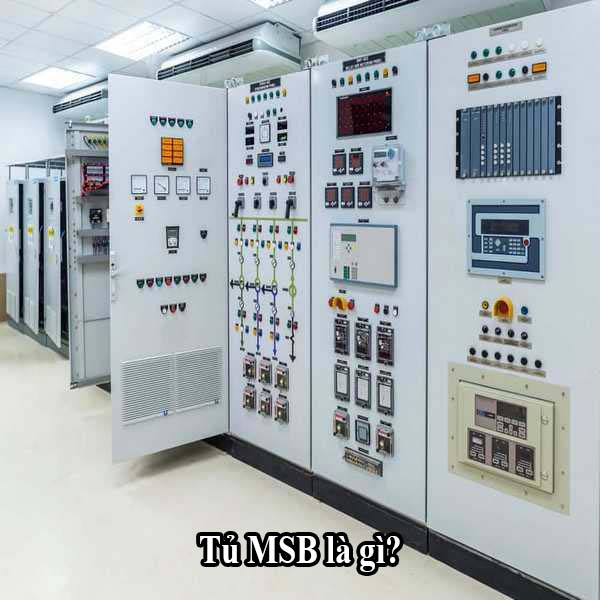

Tủ MSB Là Gì?
Tủ MSB (Main Switch Board) là tủ điện tổng phân phối chính, đóng vai trò trung tâm trong việc nhận và phân phối nguồn điện cho toàn bộ hệ thống của một tòa nhà, nhà máy hoặc công trình công nghiệp. Nó tiếp nhận nguồn điện từ trạm biến áp hoặc máy phát điện, sau đó phân chia và bảo vệ các mạch điện nhánh cấp cho các tủ điện con (tủ phụ) hoặc các tải tiêu thụ lớn khác. Đây là điểm khởi đầu và kiểm soát chính cho mọi dòng điện trong hệ thống, đảm bảo sự vận hành ổn định và an toàn.
Tổng Quan Cấu Tạo Tủ Điện Tổng MSB
Tủ điện tổng MSB được cấu thành từ nhiều bộ phận phức tạp và đa dạng, mỗi thành phần đóng một vai trò quan trọng để đảm bảo chức năng toàn diện của tủ. Các bộ phận chính bao gồm vỏ tủ, thiết bị đóng cắt tổng (thường là ACB hoặc MCCB), hệ thống thanh cái (busbar), thiết bị đo lường và giám sát, cùng với các thiết bị bảo vệ và phụ kiện khác. Sự kết hợp hài hòa của các thành phần này tạo nên một hệ thống phân phối điện an toàn, hiệu quả và đáng tin cậy.
Vỏ Tủ Điện Tổng MSB
Vỏ tủ điện tổng MSB là lớp bảo vệ bên ngoài, có vai trò cực kỳ quan trọng trong việc che chắn và bảo vệ các thiết bị điện tinh vi bên trong khỏi các tác động từ môi trường bên ngoài như bụi bẩn, độ ẩm, va đập cơ học và các yếu tố thời tiết. Chúng thường được chế tạo từ thép tấm mạ kẽm hoặc thép sơn tĩnh điện, với độ dày và kích thước được thiết kế phù hợp với công suất, môi trường lắp đặt và yêu cầu về cấp bảo vệ IP (Ingress Protection). Vỏ tủ còn có thể được thiết kế dạng đứng, treo tường hoặc đặt trong nhà/ngoài trời tùy theo mục đích sử dụng.
Thiết Bị Đóng Cắt Chính Trong Tủ Điện Tổng
Thiết bị đóng cắt chính là “trái tim” điều khiển và bảo vệ của tủ MSB, thường là Máy cắt không khí (ACB – Air Circuit Breaker) hoặc Aptomat khối (MCCB – Moulded Case Circuit Breaker). Các thiết bị này có nhiệm vụ đóng, cắt mạch điện một cách tự động khi xảy ra các sự cố như quá tải, ngắn mạch, thấp áp, hoặc được vận hành thủ công khi cần bảo trì, sửa chữa. ACB thường được sử dụng cho các dòng điện lớn hơn và yêu cầu bảo vệ cao, trong khi MCCB phù hợp cho các mạch nhánh có công suất trung bình.
Hệ Thống Thanh Cái (Busbar)
Hệ thống thanh cái (Busbar) trong tủ MSB là bộ phận dẫn điện chính, có chức năng truyền tải và phân phối dòng điện từ nguồn cấp đến các thiết bị đóng cắt và các phụ tải khác một cách hiệu quả và an toàn. Chúng thường được làm từ đồng hoặc nhôm tinh khiết, có tiết diện lớn để đảm bảo khả năng chịu dòng cao mà không gây quá nhiệt hay sụt áp đáng kể. Thanh cái được bố trí và bọc cách điện cẩn thận để tránh chạm chập và đảm bảo an toàn điện tối đa.
Thiết Bị Đo Lường Và Giám Sát
Thiết bị đo lường và giám sát trong tủ MSB cung cấp thông tin quan trọng về tình trạng hoạt động của hệ thống điện, giúp người vận hành theo dõi và kiểm soát chặt chẽ các thông số kỹ thuật. Các thiết bị phổ biến bao gồm Vôn kế (đo điện áp), Ampe kế (đo dòng điện), Công tơ điện (đo công suất tiêu thụ điện năng), đồng hồ đa chức năng, và đèn báo trạng thái (báo pha, báo lỗi). Việc giám sát liên tục giúp phát hiện sớm các sự cố tiềm ẩn và đưa ra phương án xử lý kịp thời.
Thiết Bị Bảo Vệ Và Phụ Kiện
Ngoài các thiết bị đóng cắt chính, tủ MSB còn được trang bị nhiều thiết bị bảo vệ và phụ kiện khác nhằm tăng cường độ an toàn, ổn định và tối ưu hóa vận hành cho toàn bộ hệ thống. Chúng bao gồm các Rơ le bảo vệ quá dòng, quá áp, thấp áp, bảo vệ chạm đất, thiết bị chống sét lan truyền (SPD), cầu chì bảo vệ, đèn báo, nút nhấn điều khiển, quạt làm mát (đối với tủ có công suất lớn), và các terminal đấu nối. Sự kết hợp của các phụ kiện này giúp hệ thống hoạt động trơn tru và được bảo vệ toàn diện.
Tiêu Chuẩn Lắp Đặt Tủ MSB
Việc lắp đặt tủ MSB cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và quy định an toàn để đảm bảo hệ thống vận hành ổn định, an toàn và hiệu quả trong suốt vòng đời sử dụng. Các tiêu chuẩn quan trọng cần được áp dụng bao gồm IEC 61439 (tiêu chuẩn về lắp ráp tủ điện hạ thế), TCVN (tiêu chuẩn Việt Nam) về an toàn điện, quy định về khoảng cách an toàn, hệ thống nối đất, và các yêu cầu về môi trường lắp đặt (nhiệt độ, độ ẩm, thông gió). Lắp đặt đúng kỹ thuật bởi đội ngũ chuyên nghiệp là yếu tố then chốt để đảm bảo tuổi thọ và hiệu suất tối ưu của tủ.
Tại Sao Nên Chọn Đức Anh Group Cho Giải Pháp Công Nghiệp Của Bạn?
Đức Anh Group, với website Con lăn Đức Anh, không chỉ là nhà cung cấp hàng đầu về các loại con lăn mà còn là đối tác tin cậy trong việc cung cấp các giải pháp công nghiệp tổng thể chất lượng cao. Mặc dù chuyên sâu về con lăn, kinh nghiệm và kiến thức sâu rộng của chúng tôi trong lĩnh vực công nghiệp giúp chúng tôi hiểu rõ tầm quan trọng của mọi thành phần trong hệ thống, từ con lăn băng tải đến các hệ thống điện như tủ MSB, để tối ưu hóa hiệu suất và an toàn vận hành. Chúng tôi cam kết mang đến những sản phẩm, dịch vụ và tư vấn chuyên nghiệp nhất, đáp ứng mọi yêu cầu khắt khe của khách hàng, góp phần vào sự phát triển bền vững của doanh nghiệp bạn.
